该设备有600/900两种（APQ-600A、APQ-900A为屋面菱形，APQ-600B、APQ-900B为屋面圆弧形），骨架采用1.2mm或1.5mm镀锌钢板一次性冲压成型，骨架片强度高，设备与屋面平行，两种型号的通风器高度都在800mm以内。抗风阻力小，集采光与通风排气成一体，独特的内部结构，安装便捷外形美观，整体性能佳，设备适用于各类采光要求高，并要求通风排气的各类厂房。
    该设备部件为整体折件，具有优越的防雨效果。

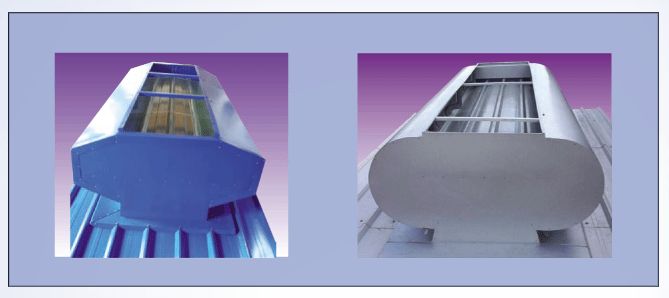

         屋面菱形自然采光通风器                     屋面圆弧形自然采光通风器

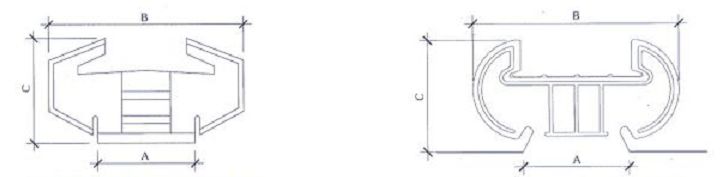

APQ-600A，APQ-900A型屋面菱形条形通风器截面图        APQ-600B，APQ-900B型屋面圆弧条形通风器截面图

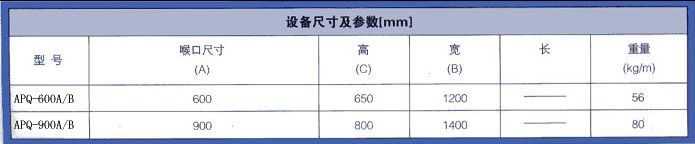

屋面式自然采光通风器尺寸表

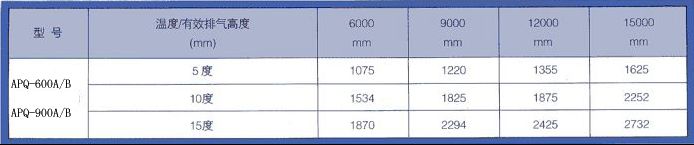

屋面式自然采光通风器的排气参考值
